裁断拉丝机

TQCL1250型轮胎轮毂圈裁断拉丝机

Ⅰ、裁断拉丝主要结构

由机架、电机、轮胎挡板、拉钩、裁断刀、小车、拉丝油缸、压丝油缸、裁断油缸、提升机构液压系统等零部件组成。先用轮胎分切机切好废旧轮胎,再用胎圈裁断拉丝机在常温下拉丝和裁断。

Ⅱ、主要用途:胎圈裁断拉丝机是一种在常温下将轮胎轮毂内的两股粗钢丝裁断、拉出的设备,其主要目的是延长后续破碎、粉碎设备刀具的使用寿命。

Ⅲ、工作原理:拉丝和裁断均由液压系统工作、活塞杆往复运动工作。裁断油缸工作将轮毂粗钢丝裁断,拉丝油缸活塞杆带动小车上的拉钩将轮胎胎唇内的钢丝拉出,钢丝拉出后拉丝油缸复位收回;工作过程中,压丝油缸上的V形压块在设定位置将刚拉出的钢丝压在拉钩上固定拉出。

Ⅳ、设备结构特点:

① 液压站、油缸、电控柜等零部件全部固定在机架上,设备整体结构简单、外形美观、运输和安装方便。

② 不仅使设备工作噪音低,而且在压丝缸工作时拉丝缸仍以原有速度拉丝,提高工作效率及液压件使用寿命。

③采用空载快速伸出,负载慢速裁断、拉丝的液压工作方式,显著提高生产效率。

④ 采用提升机构,降低人工劳动强度。

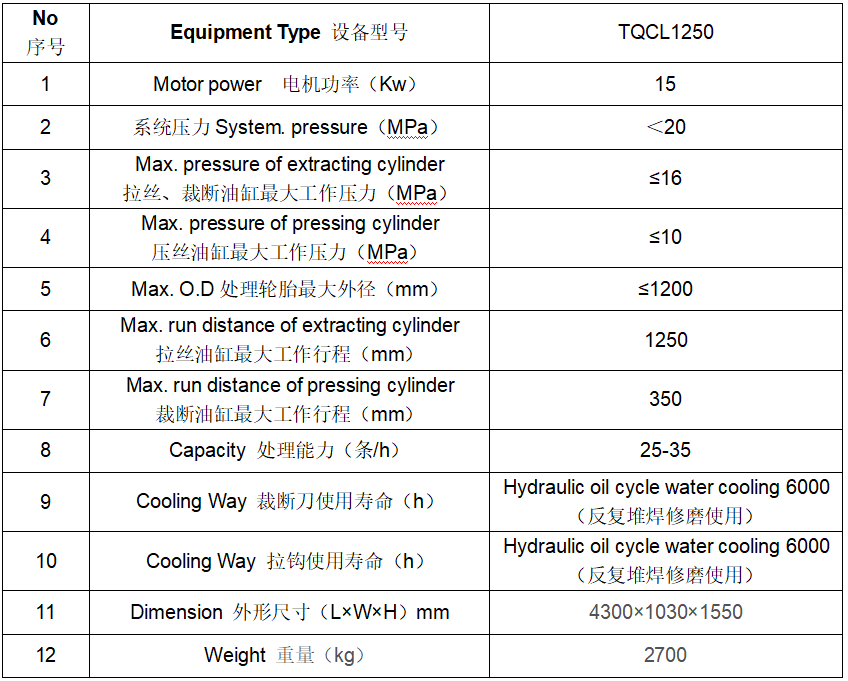

Ⅴ、TQCL型轮胎轮毂圈裁断拉丝机主要技术参数

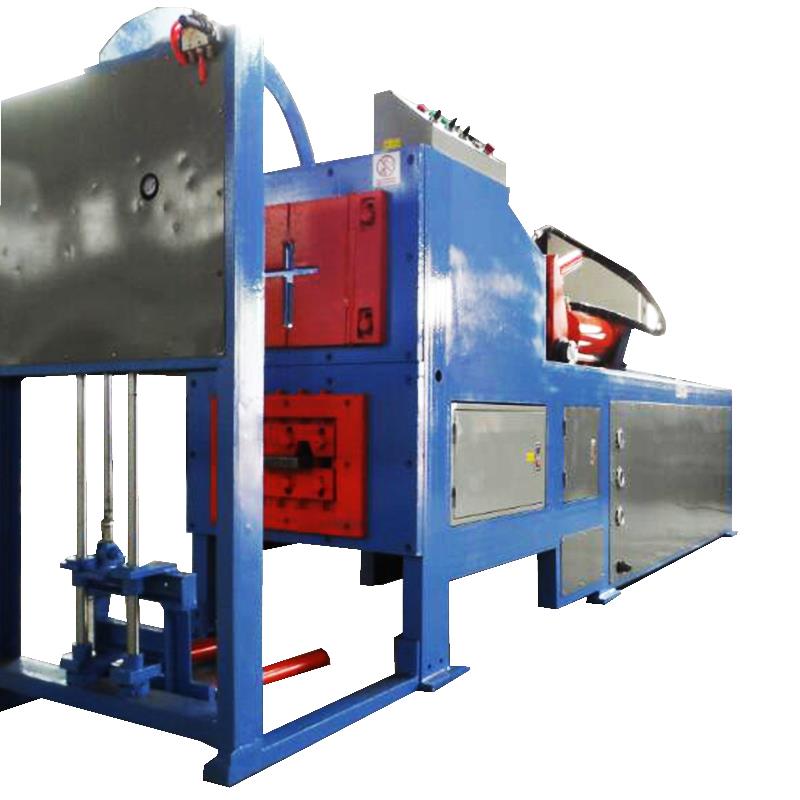

Ⅵ、TQCL型轮胎轮毂圈裁断拉丝机外观图(机型不同外观有差别)
