一、胶粉在胶带中的应用
（1）胶粉用于输送带覆盖胶 输送带在使用时，由于受到输送物料的冲击、磨损及外界条件的作用，要求覆盖胶具有高的强度和耐磨性、耐老化性，并应有良好的加工工艺性能。对于普通输送带，可以在胶料中加入粒度较细（60目以上）的硫化橡胶粉。参考配方见表7-37。

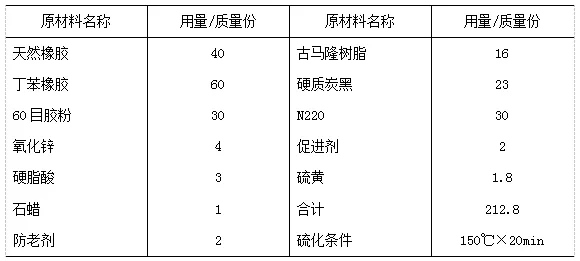

表7-37 运输带覆盖胶配方
（2）胶粉用于V带底胶 V带压缩层胶料应具有耐热、耐老化、耐屈挠疲劳、压缩变形小和横向刚性好等性能。胶料则以天然橡胶与氯丁橡胶、丁苯橡胶等合成橡胶并用，可掺用硫化橡胶粉（0×30份），亦可添加10～20份短纤维。参考配方见表7-38。
表7-38 V带底胶配方
工艺上注意胶粉与黏合剂预先混合，然后与原料胶混炼。
二、胶粉在胶管中的应用
胶管种类繁多，硫化橡胶粉常用于夹布胶管，也可用在负压状态下的吸引胶管。按产品结构则多用于中胶层和内胶层料中。内胶层胶料一般以NR和SBR为主，可以使用适量的硫化胶粉，含胶率为25%～30%。中胶层亦称填充胶，生胶品种同样用NR、SBR、BR，适当加入硫化胶粉，含胶率控制在25%左右。对使用条件要求不高的外层胶，也同样可添加适量的硫化胶粉。输送风、水管的中胶层和内胶层的参考配方见表7-39。
表7-39 风、水胶管配方
